互感器测试

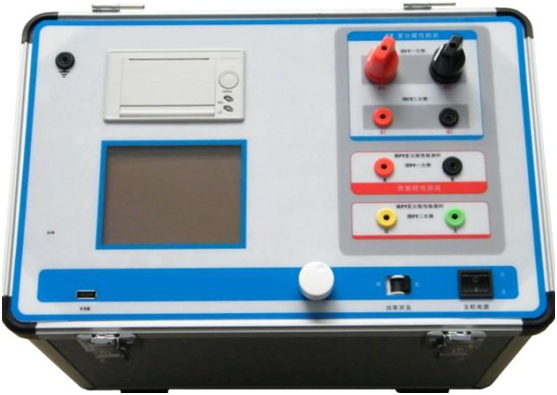

JX-HG型互感器综合测试仪
主要特点
一、安全可靠：
国内首创MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。
注：其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火线输入才能满足实验要求，存在极大的安全隐患，容易造成使用人员触电甚至伤亡等事故。
二、符合国家检修规程：
设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
三、输出容量大：
单机220V输入时最大电压输出0-2500V，单机最大电流输出0-1000A，非常适合现场检修使用。
四、功能齐全：
可检测CT/PT的伏安特性、变比、极性、5%和10%误差曲线、CT一次通流和CT退磁等项目，轻松实现一机多用。
五、接线方式简单：
采用单电源输入端口；仅有8个测试端口就可完成CT/PT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；
六、测试范围大：
对于CT变比测量范围25000A／5A 、5000A／1A。PT变比测试范围500KV：100V
注：在不需要外接升压器或外接升流器情况下的测量范围
七、快速打印：
采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。
八、大容量FLASH存储：可保存1000组试验数据，掉电后不丢失。
九、USB接口：支持U盘存储功能。
十、体积小，重量轻：方便现场使用。
主要测试功能和技术参数
主要测试功能
一、对于电流互感器（CT）： 二、对于电压互感器（PT）：
1、伏安特性测试 1、伏安特性测试
2、变比测试 2、变比测试
3、极性判别 3、极性判别
4、5％和10％误差曲线 4、自动退磁
5、一次通流试验 5、工频交流耐压测试
6、自动退磁
7、工频交流耐压测试
项目/名称 参数
工作电源 AC220V (50～60Hz)
伏安输出电压 0～2500V
伏安输出电流 0～20 A
变比输出电流 0~1000 A
伏安测量精度 ≤ 0.5%
变比测量精度 ≤ 0.5%
JX-1000C互感器综合测试仪 是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。
主要技术特点
1、 功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
2、 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
3、 可精确测量变比差与角差，比差最大允许误差±0.05%，角差最大允许误差±2min，能够进行0.2S级电流互感器的测量，变比测量范围为1~40000。
4、 基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。
5、 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
6、 测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
7、 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、 全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。
9、 5.7寸图形透反式LCD，阳光下清晰可视。
10、 采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
11、 面板自带打印机，可自动打印生成的试验报告。
12、 测试结果可用U盘导出，程序可用U盘升级，方便快捷。
13、 装置可存储1000组测试数据，掉电不丢失。
14、 配有后台分析软件，方便测试报告的保存、转换、分析，可以用于试验数据的对比、判断与评估。
15、 易于携带，装置重量<9Kg。
