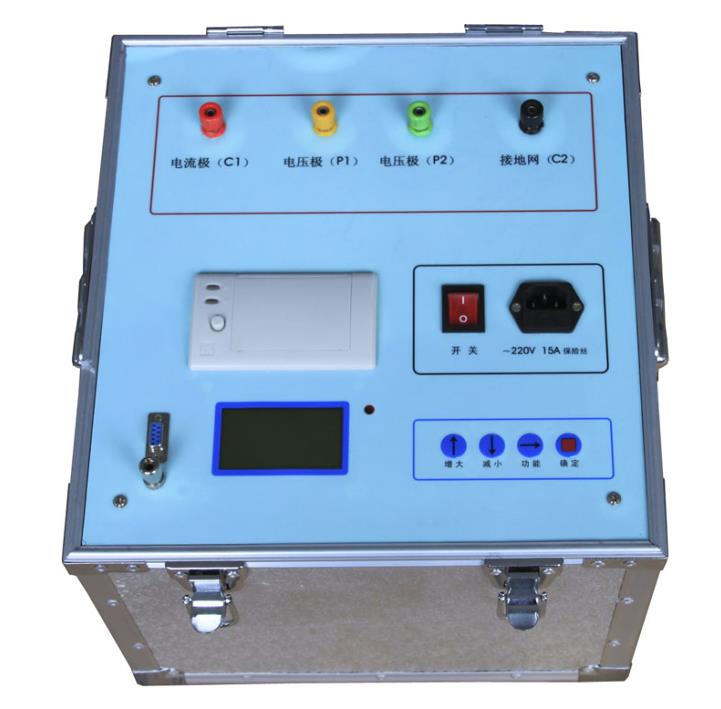

JX-D70接地电阻测试仪

一、仪器概述
本仪器适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大1A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
二、性能特点
1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的地网。
4、功能强大。可测量电流桩，电压桩的接地电阻，地网的接地电阻，导通电阻,土壤电阻率。
5、操作简单。全中文菜单式操作，直接显示出测量结果。
6、布线劳动量小，无需大电流线。
三、技术指标
1、阻抗测量范围：0～5000Ω
2、分辨率：0.001mΩ
3、测量误差：±（读数×2％+0.005Ω）
4、测试电流波形：正弦波
5、测试电流频率：45、50、55、60、65Hz单频
           　　　45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
6、输出电流：1、2、3、4、5A
7、最大输出电压：450V
8、测量线要求： 电流线铜芯截面积≥1.5mm2

JX-3型三相电能表校验仪

JX-3型多功能电能表现场校验仪，又叫电度表现场校验仪，本现场校验仪是一种功能齐全，精度极高的电能表现场校验装置和综合性电参数测量设备。该设备采用单片机控制，并结合最新数字信号处理技术，为现场校验电能表和其它多种电工仪表提供了完整的测试功能;本现场校验仪也适用于实验室的交流电参数的精密测试及多种电工仪表的检定，并可作为精密成套电能表校验装置的标准部分。可在不断电、不拆表的情况下，现场检测三相电度表的快慢情况即电度表误差;是广大电力计量部门、供电所电工及电力稽查部门的必备设备。

产品特点

三相电流、电压、有功功率、无功功率、功率因数、角度、频率等电参数的高精度测量。

单、三相有功和无功感应式、电子式电能表以及其它多种电工仪表的现场校验。

计量装置综合误差的现场校验。

电压输入0-400V自动切换量程，确保测量精度。

电流输入有端子和钳表两种方式可选，最大可测电流500A。

相量图实时显示，接线错误瞬间识别，窃电行为尽在掌握。

CT变比高精度测量。

存贮200块被校表的测量数据轻松完成。

可配备笔记本电脑，通过RS232串行口对设备内的数据进行管理，真正实现无纸化办公。

大屏幕液晶中文菜单显示，一目了然，方便操作。

可通过电源插座(AC220V)供电，也可直接从电网取电(AC80-400V)工作，充分考虑现场使用条件。

可配备三相精密测试电源，作为三相检定装置使用。

极强的现场负荷适应能力，工作稳定可靠。

体积小、重量轻、外观精美，便于携带。

技术参数

电能测量：0.1级,0.2级

交流电压测量：(0V-400V)0.1级,0.2级

交流电流测量：0.1级,0.2级

有功功率：0.2级

无功功率：0.3级

频率测量：45Hz-65Hz(±0.05Hz)

角度测量：0°-360°(±0.3°)

脉冲常数：低频FL=3600P/kw.h

高频FH=3.6×107p/kw.h

工作电源：外部供电：AC220V±10%或Ua供电：AC80-400V

整机功耗：10VA

工作温度：-10℃-50℃

相对湿度：40%-90%

预热时间：约10分钟

重 量：5Kg

JX-500型手持式电能表校验仪

主要功能和特点

1、三相电压、电流、有功功率、无功功率、视在功率、功率因数、角度、频率等电参数的高精度测量。

2、三相有功和无功感应式、电子式电能表以及其它多种电工仪表的现场校验。

3、两路电能脉冲输入，可同时校验主副表、有功无功表。

4、具有电能累计功能，实现电表走字现场试验。

5、电压输入50-480V自动切换量程，确保测量精度。

6、电流输入有端子和钳表两种方式可选，最大可测电流2000A。

7、向量图实时显示，接线错误瞬间识别，窃电行为尽在掌握。

8、CT变比、比差、角差高精度测量。

9、电压电流波形显示，63次谐波分析。

10、存贮200块被校表的测量数据轻松完成。

11、可配微机，通过RS232串行口对设备内的数据进行管理，远程升级，真正实现无纸化办公。

12、彩色大屏幕液晶显示,一目了然，方便操作。

13、可通过电源插座(AC220V)供电，也可采用电池供电，充分考虑现场使用条件。

14、可配备三相精密测试电源，作为三相检定装置使用。

15、极强的现场负荷适应能力，工作稳定可靠。

16、体积小，重量轻，外观精美，便于携带。

技术指标

电压测量50V-480V：0.5级

2、电流测量20mA-20A：0.5级

4、有功功率：0.1级，无功功率：0.5级

5、有功电能：0.1级，无功电能：0.5级

6、频率测量：45Hz-65Hz (±0.01Hz)

7、角度测量：0°-359.999°(±0.005°)

8、电能脉冲常数:3600imp∕kw·h 或 360000imp∕kw·h

9、工作电源：外接AC220V供电或内置电池供电

10、整机功耗：8VA

11、工作温度：-20℃-50℃

12、相对湿度：15%-85%

13、重 量：1.5Kg

JX-LC型电容电感测试仪

无功补偿电容器是满足电力系统无功平衡的重要设备。需要定期进行检测。

JX-LC型电容电感测试仪可以在不拆线的状态下，测量成组并联电容器的单个电容器，同时也能够测量各种电抗器的电感，JX-LC型电容电感测试仪还能测量工频状况下的电流，该仪器接线方便，操作简单，减轻了检修人员的工作负担，大大提高了现场的测试效率，为电网的正常运行提供了安全保障。

功能特点

本仪器可在不拆线情况下测量成组并联电容器的单个电容(单相电容及三相电容均能测量)，同时本仪器也能测量各种电抗器的电感量，还可以做为工频电流测试仪使用，一机三用，满足现场的多种使用，

测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据，以便更好的分析试品的好坏;

仪器采用240×128大屏幕带背光的液晶显示，白天夜间均能清晰观察，中文菜单提示，操作简便。

仪器内置大容量非易失性存储器：可存储50组测量数据。

仪器内置高精度实时时钟功能：可进行日期及时间校准。

仪器自带高速微型热敏打印机：可打印测量及历史数据。

仪器试验电源过流保护功能：电源输出短路不会损坏仪器。

技术指标

测量范围 电容：2uF～2000uF

电感：1mH～10H

电流：50mA～20A

测量精度 电容：±(1%+2字)

电感：±(1%+5字)

电流：±(1%+2字)

外形尺寸 330mm×230mm×190mm

仪器重量 8kg

JX-KZ变压器容量特性测试仪

功能特点：

1、可精确测量各种配电变压器的容量，无源测量，方便、准确。

2、内部自带电源、自动产生三相大功率测试电源。

3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

4、可自动进行波形畸变校正，温度校正，电压校正(非额定电压下的空载试验)，电流校正(非额定电流条件下的短路试验)，操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。

5、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

6、电池剩余电量百分数指示功能，绝非简单的亏电报警。

6、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季使用。

7、用户可随时将测试的数据通过微型打印机将结果打印出来。

8、测试结果存储功能，可存储200组容量测试数。
