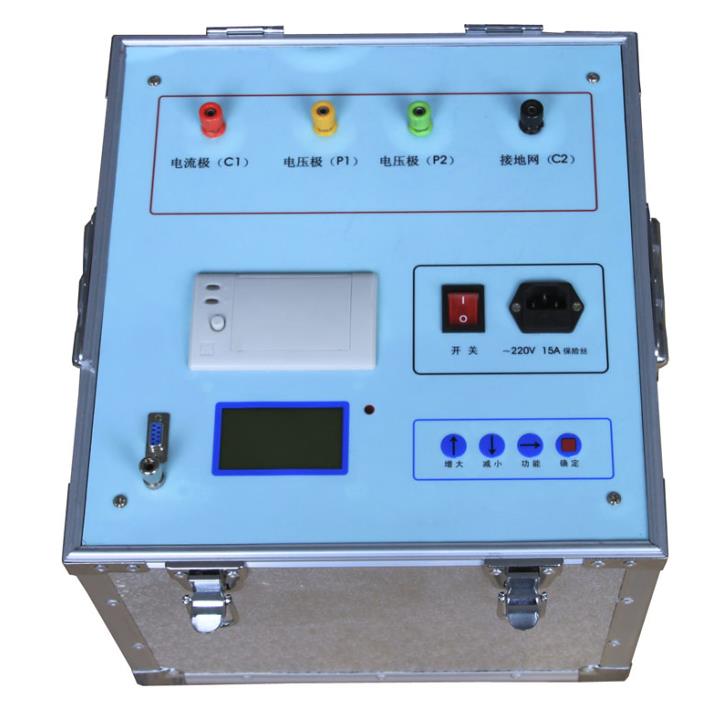

JX-D70接地电阻测试仪
一、仪器概述
本仪器适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大1A,不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。
二、性能特点
1、测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz 和55Hz 两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。
3、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的地网。
4、功能强大。可测量电流桩,电压桩的接地电阻,地网的接地电阻,导通电阻,土壤电阻率。
5、操作简单。全中文菜单式操作,直接显示出测量结果。
6、布线劳动量小,无需大电流线。
三、技术指标
1、阻抗测量范围:0~5000Ω
2、分辨率:0.001mΩ
3、测量误差:±(读数×2%+0.005Ω)
4、测试电流波形:正弦波
5、测试电流频率:45、50、55、60、65Hz单频
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
6、输出电流:1、2、3、4、5A
7、最大输出电压:450V
8、测量线要求: 电流线铜芯截面积≥1.5mm2
4105A接地电阻测试仪
4106型接地电阻测试仪(可测土壤电阻率)
JX-D2000型钳型接地电阻测试仪
JX-513绝缘电阻测试仪是一款智能型绝缘测试仪表,整机电路设计采用微机技术为核心,以大规模集成电路和数字电路相结合,配有强大的测量和数据处理软件,完成绝缘测试、电压、低电阻等参数测量,性能稳定、操作简便。多档设计、一机多用。
档位:500V/1000V/2500V/5000V
高压钳形电流表
HBR-800型无线核相器
HBR-80型无线核相器的设计可达到下列目标;可以核对电网的结构、可以绘制电路图,对于三相连接的线路要求能确认不同导线的相位,在2个测量组件之间无任何电气上的连接,这样可使测量的应用非常灵活和安全。
HBR-80型无线核相器采用了无线电频率的传输技术,其工作的基本原理为相位的实时比较。
装置可检查额定电压的存在。
所测量的相位角在+10°的范围内为同相。
大于+30°为异相
6310型电能质量分析仪
TI32红外线成像仪
SF6气体检漏仪
高精度SF6气体检漏仪是测量气体泄漏的新一代产品,采用进口传感器,它具有灵敏度高、稳定性好、响应速度快、操作简便、移动范围大,可迅速、准确的定性和定量检测SF6断路器和GIS的泄漏点及年泄漏率。
SF6气体检漏仪十分适合于供电部门、安装检修单位和电力试验研究所使用,同时也十分适合SF6高压开关厂作为SF6电器设备及出口产品的配套仪器,从而提高了整体产品的档次。
主要特点
体积小,重量轻,便携式手持蛇形探头,连线增加易弯性。
灵敏度高:超级感应,对细微的卤素气体有响应,可检每年3g以上气体泄漏量。
测量范围宽:仪器可在SF6开关装置的泄漏率范围内检测SF6的漏气量。
准确度高:仪器采用先进的校验方法校验,给出高准确度的校准线,提高了SF6检漏结果的可信度和定量检漏的精度。
显示直观,声光报警:采用数字液晶,带背光显示,具有简便直观的效果。当有SF6存在时,仪器发出声光报警。
反应速度快,恢复时间短:采用新型电路结构,使仪器的反应速度加快,恢复时间缩短,这极大地方便了现场检测。
可充电镍氢电池,使用时间长,一次可连续使用5小时以上,十分适合于现场,SF6高压开关厂和研究所使用。
主要技术指标
1、最小检测值:1(×10-6体积比)
2、检测范围:1~1000(×10-6体积比)
3、响应时间:<1秒
4、恢复时间:<10秒
5、示值误差:≤±3%
6、重复性:≤1%
7、 传感器静止时最大灵敏度:3g/年
8、 指示方式:液晶显示和多频率声音报警
9、探枪检测长度:手持式 蛇形探头可伸长至1米
10、连续工作时间:5小时
11、仪器电源:可充电镍氢电池,交直流两用
