电缆路径仪（路径探测仪）

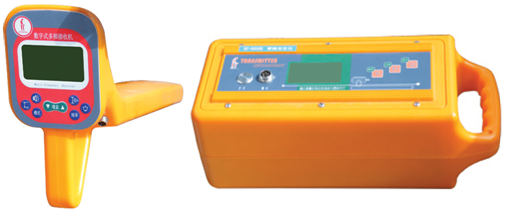

ST-P电缆路径探测仪

电缆路径探测仪可以查找停电以及运行中的电缆路径、以及电缆的埋设深度。

电缆路径探测仪工作原理

本仪器是以电磁波在传输过程中的反射原理和电磁感应原理为基础，结合数字滤波 、无线接收、软件控制而设计的高科技产品。

电磁感应：其基本工作原理是：由发射机产生电、磁波并通过不同的发射连接方式将发送信号传送到地下被探测电缆或者金属管线上，电缆或者金属管线感应到电磁波后，在电缆或者金属管线表面产生感应电流，感应电流就会沿着电缆或者金属管线向远处传播，在电流的传播过程中，又会通过该电缆或者金属管线向地面辐射出电磁波，这样当地下电缆或者金属管线测试仪接收机在地面探测时，就会在地下金属管线正上方的地面接收到电磁波信号，通过接收到的信号强弱变化就能判别地下电缆或者金属管线的位置和走向。

电缆路径探测仪组成

1、电缆路径探测仪发射机                         一台

2、电缆路径探测仪接收机                         一台

3、充电器   一台

4、连接线 一组

5、发射耦合钳                                   一把

电缆路径探测仪仪器参数

电缆路径探测仪发射机

1、输出信号：四种交流输出模式低频、中频、高频、射频、绝缘回路阻抗测量。

2、输出功率：恒功率输出，高、中、低三档。

3、输出模式：直连法、耦合法、感应法。

4、阻抗显示：0～25000欧姆。

5、负载匹配：自动调节匹配。

6、显示界面：背光照明，显示输出能量、运行模式、自检状态、负荷电阻等。

   7、整机采进口高容量18650锂电组，充放电500次。工作时间大于8小时，电量提示。

8、体积：277x227x153mm

9、重量：3.5kg

10、工作条件：温度-10℃～+45℃，相对湿度 90%。

电缆路径探测仪接收机

   接收机具有“基本”和“外设”两种接收方式，当模式为“A字架”模式时，只有在A字架模式才能进入“外设”接收方式。

基本接收方式

1、接收频率：接收低频、中频、高频、射频和50Hz的五种正弦交流信号。

2、接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、深度测量（双水平天线）、电流测量（双水平天线）。

3、信号界面：数字大小、梯形光栅长短、声音缓急三种方式同时提示信号强弱

4、显示界面：高亮度LCD, 支持强阳光下工作，背光照明,保证夜间正常工作。

5、增益控制：手动调节，动态范围000——100db。

6、探测长度：直连金属管线时，最长15KM。.

            耦合金属管线时，一次耦合可测3Km，多次耦合无限远。

            感应金属管线时，一次感应可测300m，多次感应无限远。

7、深度测量：直读探测深度，范围 000—300cm。

            80%法测深度，范围 000—300cm（耦合）\600cm（直连）

8、电流测量：直读电流，范围000—999mA.

9、探测精度：±2.5%+5厘米  (0-2m)

10、电   源：进口高容量18650锂电组，充放电500次。

11、待机时间：大于12小时，电量提示。

12、过热过流：自动保护。

13、工作温度：-10℃—40℃。

14、体    积：650×110×32mm

15、重    量：1.6Kg

电缆路径探测仪性能拓展：

本款式电缆路径探测仪也可称为：金属管线探测仪、规避仪等，功能强大，使用方便，并可根据不同的现场配置不同的附件，实现以下功能：

1、识别仪（带电与不带电均可），需要配置识别钳一把；

2、跨步电压定点仪，需要配置A字架一部

3、主机还可增加测距功能（参看多功能功能电缆仪）

JX-J100A电缆路径探测仪

1、输出信号频率：30KHz

2、振荡方式：断续

3、输出功率：30W

4、电源：220V±10％

5、重量：4Kg

可根据需要提供不同电源模式的设备。
