变压器测试

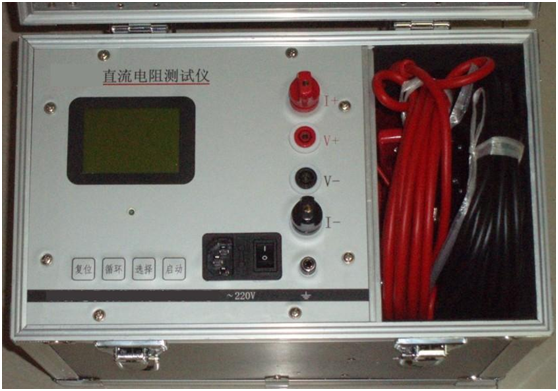

JX-DZ系列直流电阻测试仪

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动化程度高，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

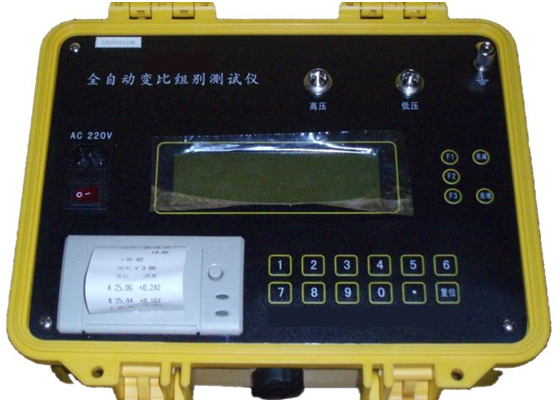

JX-BB型变压器变比测试仪

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前及根据国家电力部的预防性试验规程，要求对运行的变压器进行匝数比或电压比测试，可以检查变压器匝数比的正确性、分接开关的状况、变压器是否匝间短路、变压器是否可以并列运行。传统的变比电桥读数不直观，要进行换算，只能逐相进行测量。JX-BB型变比测试仪克服了传统变比电桥测试的缺点，操作简便直观，一次完成三相变比或匝比测试，测试快，准确度高。

1、测试量程宽，最高达10000。

2、测试速度快，15秒钟完成三相测试。

3、Ζ形联接变压器测试

4、自动完成组别测试功能。

5、高、低压反接的保护功能，变压器短路、匝间短路保护功能。

6、打印机输出测量结果，中文菜单显示。

二 技术指标

量程：0.9～10000

精确度：±0.1%+2字(0.9~500)、

±0.2%+2字(501~2000)

±0.5%+2字(2001~10000)

分辨率：最小0.0001

工作电源：AC220V±10%   50±Hz

环境温度：-10℃～40℃

相对湿度：≤85%，不结露

外形尺寸；400mmX320mmX150mm

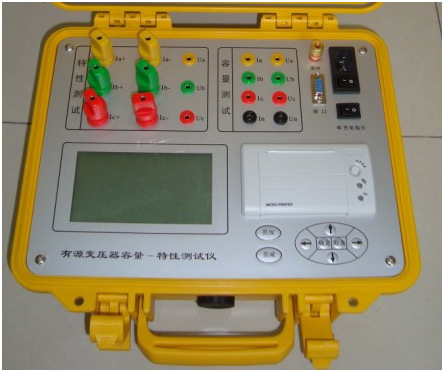

JX-RL型变压器容量测试仪

JX-RL型有源变压器特性-容量综合测试仪是专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量100台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

   容量测试结果准确率达100%。它一种设备相当于二种设备：有源变压器容量测试仪+变压器损耗参数测试仪。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精密的测量。

JX-RL型有源变压器特性-容量综合测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

功能特点

1、可精确测量各种配电变压器的容量，无源测量，方便、准确。

2、内部自带电源、自动产生三相大功率测试电源。

3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

4、可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。

5、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

6、电池剩余电量百分数指示功能，绝非简单的亏电报警。

6、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季使用。

7、用户可随时将测试的数据通过微型打印机将结果打印出来。

8、测试结果存储功能，可存储200组容量测试数据。

技术指标

输入特性

有源部分：

电压测量范围：0~10V

电流测量范围：0~10A

无源部分：

电压测量范围：0~750V 宽量限。

电流测量范围：0~100A内部全部自动切换量程。

准确度

电压:  ±0.2%

电流：±0.5%

功率：±0.5%（CosΦ>0.1），±1.0%（0.02

工作温度：－10℃~ +40℃

充电电源：交流160V~260V

绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

         ⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

主机体积：32cm×24cm×13cm

重量：3Kg

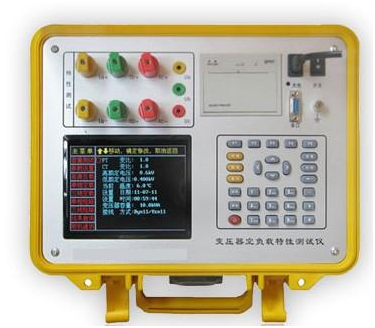

JX-KZ型变压器空负载测试仪

JX-KZ型变压器空载负载损耗测试仪，是专用于变压器空载及短路损耗测量的仪器。完全满足配电变压器、变压器空载损耗、负载损耗参数的测量。该仪器操作简单方便，数据准确可靠，可完全取代传统仪表的测试方法，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。

功能特点

空载损耗的测量:仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率,自动计算出变压器的空载电流，折算到额定电压下且进行了波形畸变校正的空载损耗；

负载损耗的测量:仪器显示三相电压、三相电流、三相功率,自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗；

三相变压器单相的测量:可用于检查变压器单相的缺陷或用于现场无三相电的情况。 仪器可记录三次单相测量的数据，并可根据变压器不同的联结计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗；

损耗查询功能: 仪器内部存有国标规定的30kVA-2500kVA的非晶合金、S11、S9、S7的空载电流百分比、空载损耗、阻抗电压百分比、负载损耗，可根据变压器的类型、变压器的容量进行查询；

在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器,仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值；

仪器大屏幕液晶显示,可在同一屏幕显示三相电压、三相电流、三相功率、三相平均电压、平均电流、三相总功率和相关数据。仪器中文菜单，中文提示，操作简单；

仪器备有RS232接口，可通过数据线实现与计算机连机通讯，同时提供在计算机上运行的后台数据管理软件；

仪器自带打印机，可打印显示数据，内置存储器，掉电不丢失，仪器可存储20组数据；

永久日历、时钟功能，可进行时间校准。

技术参数

测量范围   电压：0～750V

   电流：0～75A

准 确 度   电压、电流：0.2级

   功率：0.5级(cosφ>0.1)

1.0级(0.02

外形尺寸   375mm×270mm×195mm

仪器重量   8kg

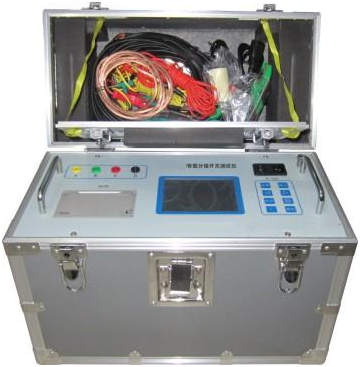

JX-YZ型变压器有载开关测试仪

JX-YZ型变压器有载开关测试仪可实现过渡波形、过渡时间、过渡电阻、三相同期性等各种参数的测量。

技术指标：

 1.输出电流：DC  1A（有绕组）

 2.输出电压：DC  9V（无绕组）

 3.测量精度：1%

 4.采样频率：10KHZ

 5.过渡电阻量程：0Ω-30Ω（有绕组）

               0Ω-50Ω（无绕组）

 6.过渡时间范围：0-120ms

 7.同期性误差：0.1ms

JX-JS型介质损耗测试仪

JX-JS型自动介质损耗测试仪是一种新颖的测量介质损耗角正切（tgδ）和电容量（Cx）的自动化仪器。可以在功频高电压下，现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切（tgδ）和电容量（Cx）。与西林电容电桥相比，具有操作简单、自动测量、读数直观、无须换算、精度高、抗干扰能力强等优点。仪器内附标准电容器和升电压装置，在“内接”方式下使用，无须其他外接设备，便于携带。

（1）具有多种测量方式，可选择正/反接线、内/外标准电容器和内/外试验电源进行测量，正接线可测量高压介损。

（2）内附SF6标准电容器，tgδ＜0.005%，受空气湿度影响小。

（3）矢量运算法结合移相、倒相法、抗干扰效果好；能有效的消除强烈的电场干扰对测量的影响，运用500kv及其以下电站的强干扰现场试验。

（4）高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。

（5）测量重复性好，电压线性好（测量准确度不受高压影响）。

（6）一体化结构，重量适中，便于携带。

（7）夜晶显示、汉字操作、测试过程全部自动化，有误操作保护功能。

（8）仪器自带打印机，及时保存测试数据，

（9）  高压电缆连接至试品，保证安全，仪器未接地报警，安全措施完备。

技术指标

功耗：不大于40VA

测量范围

介质损耗（tgδ）：0~1    分辨率：0.0001

电容量（CX）：                 最小分辨率：0.01pF

内接方式

试验电压                             试品电容量

5KV   7.5KV   10KV                   3PF~60000PF

1.5KV   2.25KV   3KV                  10PF~0.35UF

0.5KV   0.75KV   1KV                  30PF~1.5UF

外接方式

   “ 外接升压器”方式最高试验电压10KV

“ 外接CN”方式（外接高压、外接标准电容器）最高试验电压由标准电容器和被试品决定（Umax=Imax/wC）

标准回路最大电流50mA（In=UwCn）

被测回路最大电流2A（Ix=UwCn）

基本测量误差

产品在环境温度20℃±5℃、相对湿度：30%~85%的条件下，应符合表1之规定。

测量内容 tgδ范围 电容量范围（Cx） 试品类型 基本误差

介质损耗

因数

tgδ 0~0.5 50PF~60000PF 非接地 ±（1%读数+0.0005）

  接地 ±（1%读数+0.0010）

 10PF~50PF或60000PF以上 非接地 ±（1%读数+0.0010）

  接地 ±（2%读数+0.0005）

 3PF~10PF 非接地

与接地

 50PF以上  ±（1%读数+1PF）

电容量  50PF以下  ±（1%读数+2PF）

（表1）

内部升压器输出能力

输出电压                         额定输出电流

5KV   7.5KV   10KV                100mA

1.5KV   2.25KV   3K               300mA

0.5KV   0.75KV   1KV              500mA

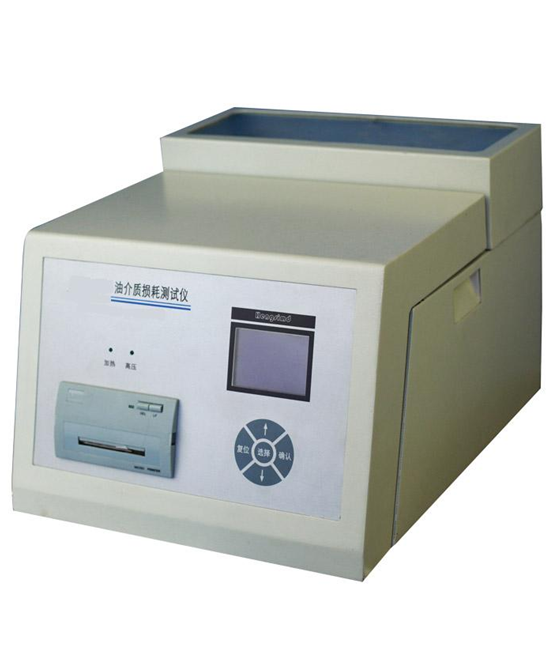

JX-JY型绝缘油介质损耗测试仪

   JX-JY型绝缘油介质损耗测试仪是依据国家标准GB/T 5654-85而设计的新型一体化、全自动测量仪器，主要用于电力设备中的绝缘液体的介质损耗值、介电常数和体积电阻率的测量。该仪器采用单片机技术,全自动完成升温、控温、数据采样、运算、显示、打印及存储等过程。先进的测量原理和数字化技术使您的工作变得更加轻松、便捷。

性能特点

1. 高度自动化，升温、测量介损 、测量电阻率可一次完成；

2. 采用瑞士Tettex先进的技术，确保数据准确可靠。

3. 具有开盖断电，高低压短路，加热器空烧等完善的保护功能。完全消除安全隐患。

4. 控温、测试一体化结构，布局合理，操作方便。

5. PID温度控制，控温准确,中频感应加热，升温速度快，每个油样仅需15分钟左右。

6. 蓝色背光液晶显示、菜单简洁；自带万年历。

7. 佩带面板式微型打印机，测量结果自动打印。

   8. 自动存储测量数据，最多可存储128组数据。

技术指标

表一：技术指标

参数 指标 参数 指标

测量

范围 电容 1pF～200pF 分辨率 电容 0.01pF

介损 0～100%  介损 10-5

电阻率 10M～10T  电阻率 0.1M

测量

精度 电容 0.5%+1PF 控温精度 ±1℃

介损 1%+0.0003 电压 介损 AC2000V

电阻率 10%  电阻率 DC500V

环境温度 0～40℃ 环境湿度 ＜80%RH

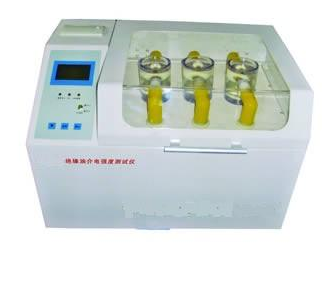

JX-YY001型绝缘油介电强度自动测试仪

JX-YY001型绝缘油介电强度自动测试仪是依据国际IEC－156和国标GB507－86<<绝缘油介电强度测定法>>的要求，同广大使用者的反馈意见，在以前产品的基础上，开发的全自动化仪器。本仪器选用单片机为主导，先设定后开机测试的方法，全部过程由微机自动运行控制，操作简单，方便适用。

用途与特点

  JX-YY001型绝缘油介电强度自动测试仪适合测试各种绝缘油介电强度。

其主要性能特点：

1.本仪器设有自动检测功能， 如开机自动进入复位状态执行调压器回零。

２.采用了微型TPU－A面板式打印机，自动打印输出。

３.根据用户需求可改变测试次数、搅拌静置时间、声 控光控提醒连续打印与非打印。

４.本仪器采用全自动磁振子搅拌，消除油样的不均匀和气泡。

技术规格

 　 １.工作电源：AC220V ±10%、50HZ ±5%

    ２.测量范围：AC 0－80KV

    ３.限定电流：5mA

    ４.测量精度：1%

    ５.调压速度：2KV/S±10%

    ６.预定设置：次数1－9

                 搅拌时间 0－1分39秒

                 静置时间 0－10分39秒

    ７.使用条件：环境温度0℃－35℃

                 相对湿度≤75%

                   - 1 -

    ８.  油杯间隙：2.5mm(油杯塞尺直径)

JX-YY003绝缘介电强度测试仪

JX-YY003绝缘介电强度测试仪单片微计算机为核心，实现了测试全部自动化，汉字液晶显示，结果打印输出，可一次测试1-3杯油样，在0~80kV范围内进行油循环耐压试验。适用标准：GB/T507及DL429-91.

主要技术指标

电源电压：AC220V ±10%

电源频率：50Hz±1Hz

消耗功率：≤200W

测量范围：0-60 kV；80kV（可选）

试验杯数：1-3杯（可选）

升压速度：2.0kV/s或3.0kV/s（可选）

电极间距：2.5mm

外形尺寸：600×420×390(mm)

重    量： 40kg
