避雷器测试

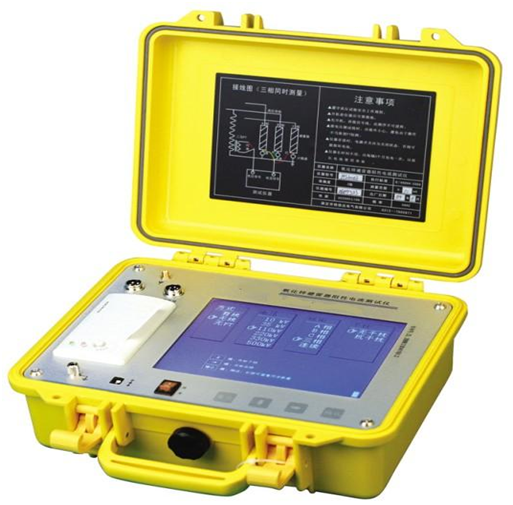

JX-M200型氧化锌避雷器测试仪（无线型）

JX-M200氧化锌避雷器阻性电流测试仪，是为电力系统金属氧化物避雷器带电检测而设计的专用仪器。它可以对设备在运行状态下进行阻性泄漏电流测量，以便及时发现设备内部绝缘受潮及阀片老化等危险缺陷。该仪器通过对被测设备的电压、电流信号的精确采样，运用傅立叶变换技术、谐波分析和数字滤波等抗干扰方法，使测量结果准确可靠。

性能特点

1. 全自动仪器，一次接线可同时测量三相数据；

2. 具有谐波分析功能，能准确地分析出基波及3、5、7次谐波的含量。

3. 强力抗干扰功能，确保数据准确可靠。

4. 大屏幕TFT真彩液晶显示器，可同时显示三相数据和波形。并可根据光线人为变换背景颜色。

5. 交直两用，内置大容量锂离子电池，一次充电可连续工作6小时左右。

6. 有PT、无PT两种测量方式。

7. 人性化菜单设计，人机界面友好，操作简便。

8. 体积小，重量轻，携带方便，适合野外作业。

技术指标

1. 测量范围：    0～10 mA

2. 测量精度：    2%（基波）

                10%（谐波）

3. 分 辨 率：    0.001 mA

4. 电压信号输入：57.74 V

5. 环境温度：     -10℃～40℃

6. 环境湿度：     < 90%RH

7. 外形尺寸：     380mm×260mm×140mm

8. 重    量：     5 kg

JX-ZG系列直流高压发生器

JX-ZG系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

主要技术参数特点

机箱采用国际通用型机箱，立卧两用。

采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。

采用电压大反馈，输出电压稳定度高，纹波系数≤1%。

全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±1%（读数±0.2kV），电流误差±（1%±1个字）。

升压电位器零起升压，并附有电压刻度指示。

0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1%读数±0.2kV）。

过压保护采用拔码设定，一目了然，误差±1%。

倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

折叠式撑脚，直径面积大，稳定性能好。

JX-ZG系列产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企业标准。
