电缆定位仪(精确定点设备)

T16+电缆故障定位仪

(1)专利技术的噪声滤波技术有效消除各种外界干扰

(2)声磁同步精确定位,定位更准确,误差仅0.1米

(3)基本方法:声磁同步法

(4)技术参数:

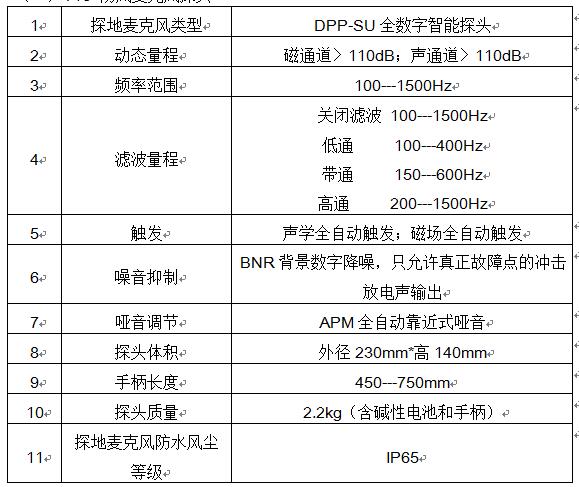

(一)T16+防风麦克风探头

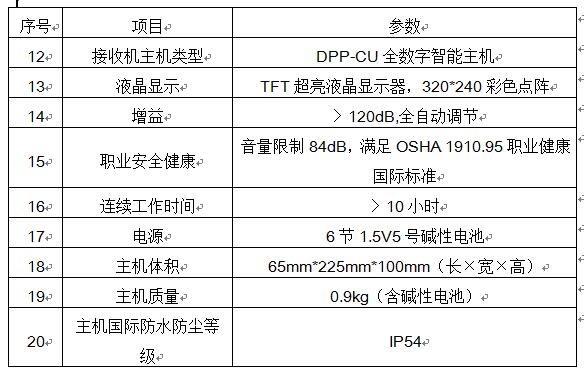

(二)T16+接收机主机技术参数

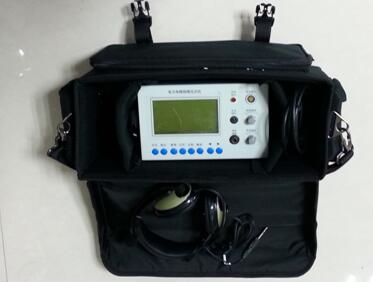

JX-D400型电缆故障定位仪

性能指标

功能完善,可对各种电缆故障进行定点和确定电缆路径。

测量精度高,高阻故障定点和路径探测的误差均不超过0.2米,低阻故障定点误差不超过2m。

仪器有声磁同步与音频感应两种工作方式,分别使用两种不同的探头,更换探头后,仪器自动切换工作方式。

同步接收电缆故障点放电产生的声音和磁场信号,抗干扰能力强。

利用光标能确定声音和磁场信号之间的延时,进而确定故障点的远近。

探测方法以波形识别为主,耳机监听为辅,消除听觉误差,操作不易疲劳。

针对不同的故障类型和定点环境,仪器为故障定点时的耳机监听提供了触发和非触发两种方式,使操作人员更加快速有效地判定故障位置,达到精确定点。

信号波形在大屏幕液晶显示器上显示,波形直观,容易识别。

采用高性能可充电锂离子电池供电,电池充电智能化自动管理,电池充满后可连续工作八小时以上,并具有自动关机功能。

既可以使用可充电锂离子电池供电,也可以使用更换方便的干电池供电。

操作简单方便、外形美观、便于携带。

高阻故障定点精度  :≤0.2m

路径探测精度      :≤0.2m

低阻故障定点精度  :≤ 2 m

功      耗        :1.5W

充电器输入电压    :AC:220V±10%

充电器输出电压    :DC:9.1V

体      积(主机)  :200mm×90mm×165mm

质      量(主机)  :1Kg

使用温度          :-20~65℃

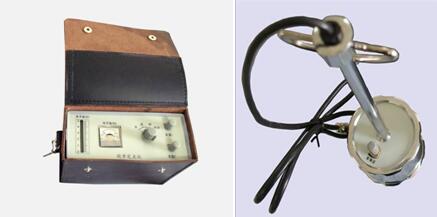

JX-D200型电缆故障定位仪

测试方式:声磁同步定点仪

性能指标:

1、测试灵敏度      < 10uv

2、信号增益        > 100db

3、输入阻抗        > 1.2k

4、工作环境温度  -20℃~40℃

5、耳机 2×2200

6、最大不失真输出 >3V(有效值)

JX-D100型电缆故障定位仪

测试方式:单通道声测法

性能指标:

1、测试灵敏度      < 10uv

2、信号增益        > 100db

3、输入阻抗        > 1.2k

4、工作环境温度  -20℃~40℃

5、耳机 2×2200

6、最大不失真输出 >3V(有效值)
