产品使用说明书
YJDT-3交联电缆外护套故障探测仪
警示：在读完本说明书以前，不要操作本设备
在本设备的操作过程中会有高压从输出电缆中输出。不遵守安全规定和警示会导致严重的人身伤害和设备损坏。
在接上电源之前，先将设备接地
在拆开设备地线之前，先断开电源
目 录
一、 概述
二、 技术指标和运行条件
三、 原理与结构
四、 操作说明
五、 注意事项
六、 维护
七、 质量保证
八、 注释
[nextpage]
一、概述
1. 使用范围
本设备是用于测寻交联电缆外护套故障点的专用仪器。该设备同时还可作为10kV直流耐压设备使用。
2. 特点
本设备由高压直流发生器和定点仪两部分组成。设计合理，操作简便。
设备的输出线为高压电缆，安全可靠。
高压直流电源箱的输出能量被控制在合理的范围内，不会因测寻交联电缆外护套故障点而损伤被测电缆的主绝缘。
二、技术指标和运行条件
A. 技术指标
高压直流发生器
1) 输出电压(DC)：0~10kV
2) 输出电流： 200mA （连续）
300mA （震荡情况下）
3) 震荡周期： 2—6sec（连续可调）
4) 综合误差： < ±4.0%
5) 电源： 220V / 50Hz
6) 工作电流： < 3A
7) 重量： 25kg
8) 体积： 440mm×340mm×310mm
定点仪（两套）
1) 电源： 3V（5号电池2节）
2) 重量： 300g
3) 体积： 95mm×140mm×40mm
4) 附件： 探针2支，连接线2条。
B. 运行条件
环境温度： －20℃ ~ ＋45℃
相对湿度： < 80% RH
警示： 本设备不能在雨和雪中运行
[nextpage]
三、原理与结构
原理

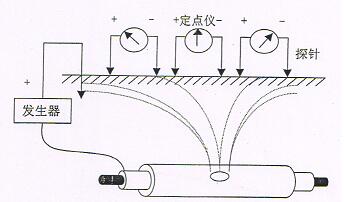

本设备采用的是“跨步电压法”，其工作原理如图1。
图1
该设备由两部分组成：高压直流发生器和定点仪。由高压直流发生器向故障电缆注入一断续直流，这一电流经电缆护套故障点流入大地，并在故障点周围产生跨步电压。当用定点仪的两根探针沿电缆的路径测量各点地电位并逐渐跨过故障点时，定点仪的指针会发生图1所示的变化，据此就可以准确定位出故障点的位置。
结构
1. 该仪器设有连续直流输出和断续直流输出两种情况，既可用于测寻电缆护套故障点，又可用作10kV直流耐压试验，并通过“震荡”按钮来实现转换。按下“震荡”按钮即为用于测寻电缆护套故障点的断续直流输出装置，释放“震荡”按钮则可作为10kV直流耐压设备使用。
2. 设备内设有时控电路，并通过“震荡时间”旋钮来调节震荡周期长短。
3. 安装在设备上的电压表和电流表用于显示设备的输出状态。
4. “调压”按钮用于调节输出电压的幅值。
5. 回零指示灯对设备的调压器是否在“零置”给以指示。
6. “分”、“合”按钮用于断开或合上电源。
7. 输出线为高压屏蔽线，安全可靠。

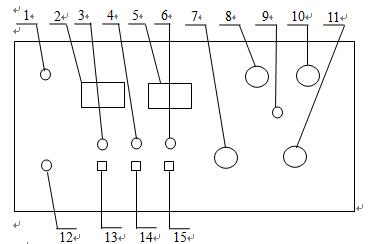

8. 高压直流发生器面板说明（见图2）
图 2
注解：
1. 高压输出电缆 2. 毫安表
3. 合闸指示灯 4. 震荡直流输出指示灯
5. 电压表 6. 分闸指示灯
7. 震荡周期调节旋钮 8. 电源保险
9. 调压器零位指示灯 10. 电源插座
11. 输出电压幅值调节钮 12. 接地端子
13. 合闸按钮 14. 震荡按钮
15. 分闸按钮
9. 定点仪面板说明（见图3）
图 3
注解：
1. 检流计 2. 平衡旋钮
3. 灵敏度调节钮 4. 电源开关
5. 电源指示灯 6. 输入端子
7. 输入端子
四、操作说明
1. 将设备平稳放好。
2. 将接地端子(12)可靠接地。
3. 将电缆两端的金属屏蔽层与地断开。
4. 将高压输出接线夹(1)牢固地夹在电缆的金属屏蔽层上。
5. 插上电源插头后，分闸指示灯(6)亮。
6. 调节输出电压幅值调节钮(11)，将调压器调到零位，此时调压器零位指示灯(9)亮。
7. 按下合闸按钮(13)，合闸指示灯(3)亮，分闸指示灯(6)熄灭。
8. 顺时针旋转输出电压幅值调节钮(11)，同时监视毫安表(2)的数值。输出电流的幅值控制在50~200mA之间（最大不得超过300mA）。
9. 按下震荡按钮(14)，震荡直流输出指示灯(4)亮，高压输出电流呈断续状态。
10. 将探针用连接线与定点仪的输入端相连。在电缆护套故障点“初测”确定的范围内，沿电缆敷设走向在地上插入探针。
11. 打开定点仪的电源开关(4)。调节“平衡”旋钮(2)，使检流计(1)的指针在无信号时处于“0”的位置上。调节“灵敏计”旋钮(3)，使检流计(1)的指针能随直流发生器输出的震荡频率摆动。
12. 在对外护套故障点的定点过程中，如电缆周围存在直流干扰的变化周期与设备的震荡周期接近时，调节高压直流发生器的震荡周期调节旋钮(7)，改变震荡周期的长短。
13. 在测寻故障点的过程中，如在定点仪的“灵敏度”已经调到最大，但检流计(1)的指针随直流发生器输出震荡频率的摆动仍然超过小时，可顺时针旋转输出高压幅值调节钮(11)，增大输出电流的幅值，但不得超过300mA。
14. 按图1所示办法，先寻测出定点仪极性发生变化的范围，最后定出检流计(1)不随直流发生器输出震荡频率摆动的位置。该处即为故障点。
15. 在测寻故障点的工作完成后，将输出电压幅值调节钮(11)调到零位，按动分闸按钮(15)断开电源，再从插座上拔下设备的插头。
16. 专用放电棒为所测的故障电缆放电。
17. 先将高压输出电缆接线夹(1)从电缆上取下，最后将接地线拆除。
五、注意事项
1. 在故障测寻期间，所有人员所处的位置与被测电缆终端（两端）的距离都必须大于安全距离。
2. 在完成故障测寻工作后，设备必须与电源断开，并且必须对被测电缆终端进行放电。
六、维护
1. 在设备的运输和使用中，远离高温、高湿和腐蚀性气体。剧烈的震动有可能会损坏设备。
2. 在设备运行过程中，发现异常立即停止运行。
3. 长期存放后再次使用时，应对外观是否有损伤和污物进行检查。
七、质量保证
缔约方之间的合同中所包含的质量保证是本公司承担的唯一质量担保。
版权所有，未经本公司许可，本说明中的任何部分均不得翻印。
本公司保留修改本说明的权利，无须事先声明。
